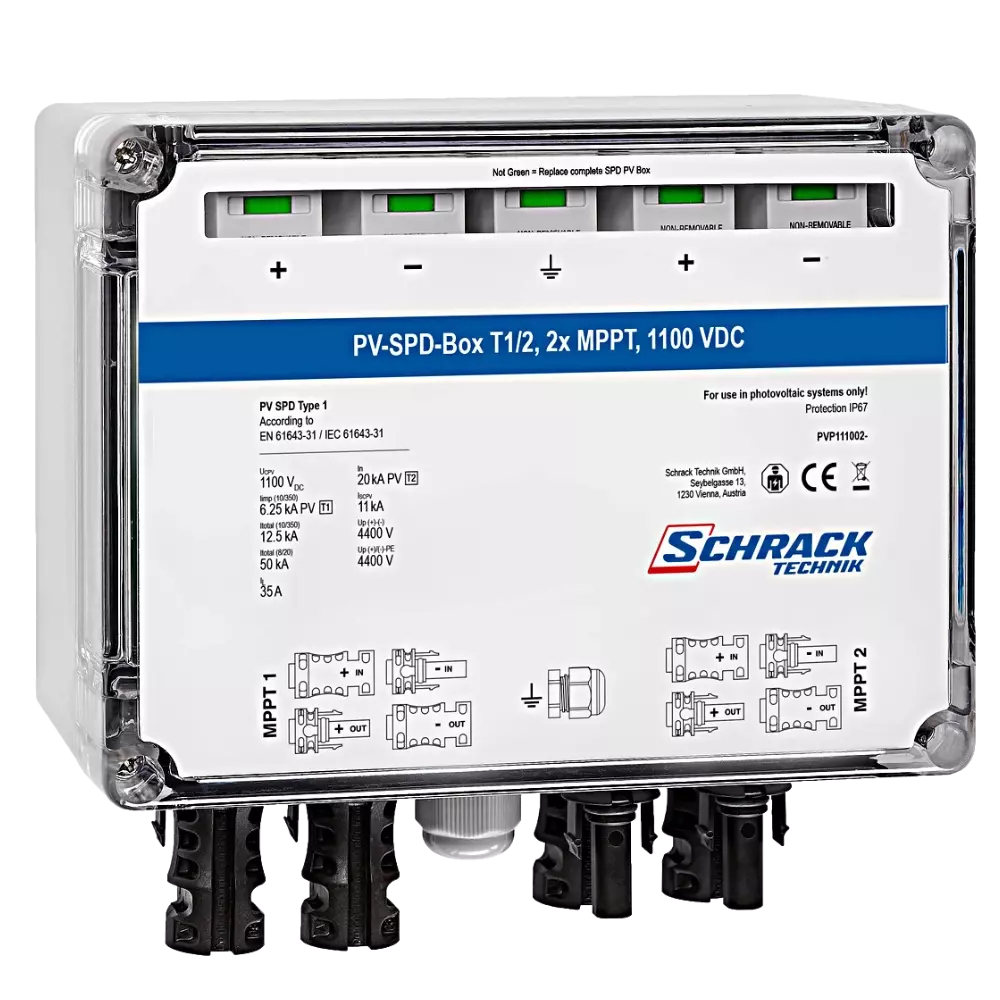

Oder auch als GAK bezeichnet sind als Schutz vor Überspannungen zu installieren. Die Vorschriften besagen dass diese vor dem Wechselrichter als auch vor eintritt in das Gebäude zwischen PV Generator und Wechselrichter zu installieren ist. Mit anderne Worten ist dieser immer Ausserhalb.
Egal ob der Wechselrichter auf der Fassade, im Dach oder sonnst wo im Haus befindet. Wenn der Wechselrichter auf der Fassade montiert wird sollte der GAK gleich in der Nähe sein. Wird der Wechselrichter z.B. im Haus weiter als 10 Meter von dem ersten GAK montiert sollte ein weiterer vor dem Wechselrichter installiert werden. Dies war bis vor kurzem in Deutschland und Österreich Vorschrift bzw. war die Forderung alle 10 Meter ein GAK.

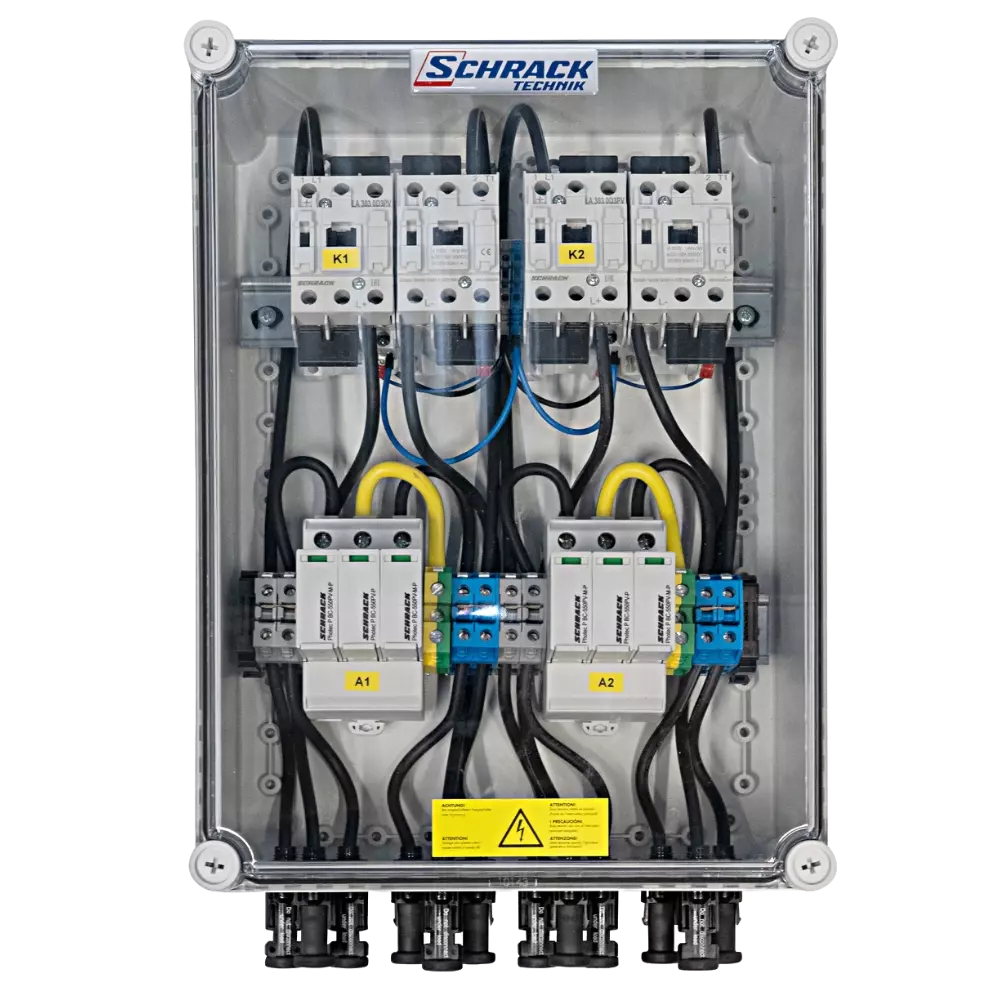

Wesentlich ist das jede PV Leitung mit einem 2 Poligen DC Stringschalter für die Abschaltung der PV Module schaltbar ist. Diese werden in der Nähe des Wechselrichters oder der MPPT plaziert. Es gibt aber auch vorgefertigte Lösungen wo der GAK und die Schalter in einer Einheit verbaut sind. Diese Variante wird gerne eingesetzt wenn der WR auch ausserhalb des Gebäudes montiert wird.
Egal wann oder wo Sie Ihre Anlage installieren möchten, erkundigen Sie sich über die aktuellen Vorgaben. Diese ändern sich laufend und werden teilweise auch von den Fachfirmen in der aktuellen Fassung nicht Umgesetzt.
Anschlussleitungen sollten so kurz wie möglich gehalten werden, dürfen keine Schleifen enthalten und nicht länger als 0,5 m sein (laut IEC 60364-5-53).
Der Mindestabstand zwischen dem SPD und einer geerdeten Leiterfläche, an der der SPD installiert werden kann, beträgt 0 mm.
In vielen Photovoltaik-Anlagen befindet sich der, in der Norm IEC 60364-7-712 geforderte, Lasttrennschalter im Wechselrichter. Dadurch stehen auch nach Freischaltung die Leitungen zwischen Solarmodulen und Wechselrichter unter Spannung. Nach ÖVE-Richtlinie R11-1: 2013 benötigen PV Anlagen eine Brandschutz-Abschalteinrichtung.
Durch einen Notfall, wie z.B. Brand am Gebäude, Sturm, Eissturz, können Gefährdungen für Personen und Einsatzkräfte z.B. Beeinträchtigungen der Maßnahme des Fehlerschutzes Schutzisolierung gemäß ÖVE/ÖNORM E 8001-1 im DC-Bereich einer PV-Anlage ergeben. Es ist dafür zu sorgen, dass die Gefahren im Notfall für die Einsatzkräfte so gering wie möglichgehalten werden.
